L29NH水冷冷风型单元式空调机机组简介及特点
1、简介
杭井L29NH水冷冷风型单元式空调机是井泉公司在多年生产柜机的基础上最新升级的版本。机组外形采用流线型设计，外形美观。具有制冷、制热、除湿、加热等功能，可实现对室内环境温度的精确控制。广泛适用于各种写字楼、宾馆，展览馆等场合。
2、产品特点
◆ 规格众多
本系列设有3HP～100HP共19个规格。有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。
◆ 设计灵活
有多种送回风方式，便于匹配组合。有新风引入功能，能够有效改善空气品质。适用于多种工程环境。
◆ 结构紧凑
机组结构紧凑、外型小巧，所有维护、保养均可正面进行，便于安装、维护和调试。
◆ 品牌配件
主要制冷系统配件采用知名品牌产品，如高性能进口压缩机，低噪音高效率离心式风机等，节能、性能可靠。
◆ 高效节能
壳管式冷凝器采用我司专利产品――高效换热管，大大提高机组换热效率。
◆ 多重保护
机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。
◆ 特殊处理
根据使用场合的具体要求，机组可做防爆防腐处理。可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。
3、执行标准
本产品执行国家标准：
① GB/T 17758-1999 《单元式空气调节机》。
② GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》

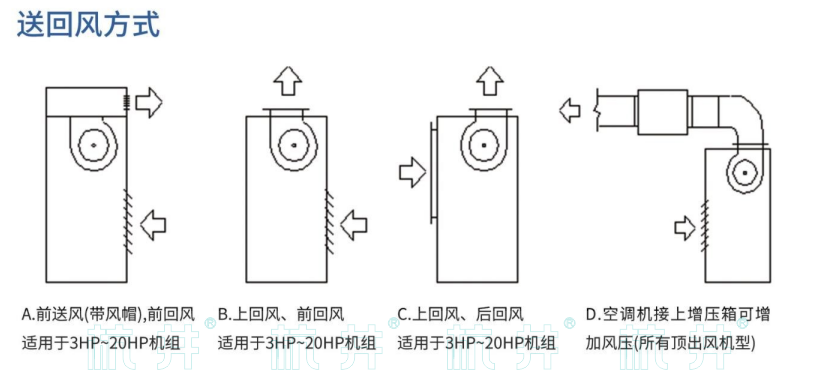

L29NH水冷冷风型单元式空调机送回风方式

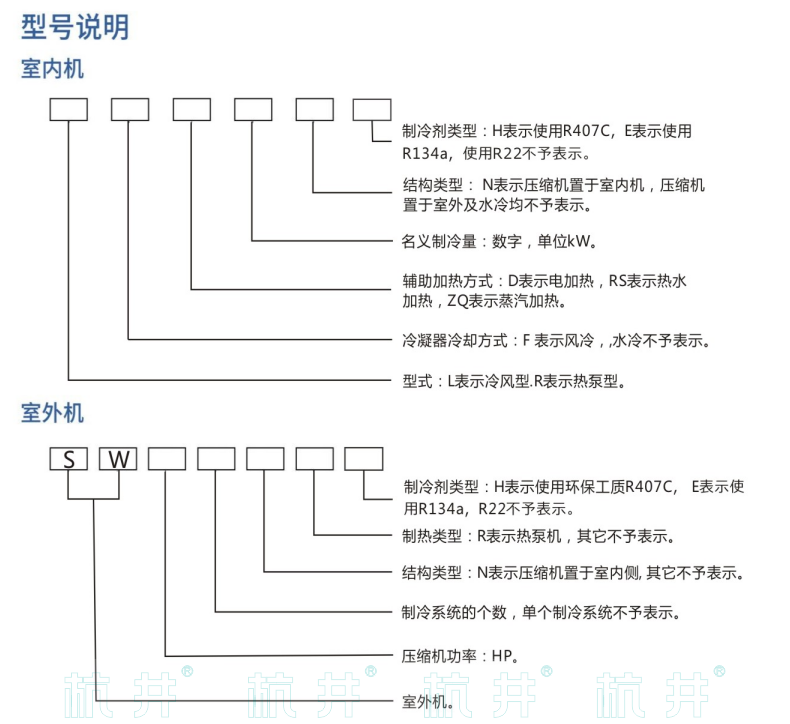

L29NH水冷冷风型单元式空调机型号说明
例如：
(1) LF58N：制冷量为57.6kW的风冷冷风型单元式空调机，制冷剂为R22，压缩机置于室内。
(2) RF34H：制冷量为33.6kW的风冷热泵型单元式空调机，制冷剂为R407C，压缩机置于室外。
(3) SW-10：表示压缩机功率为10HP的风冷室外机，压缩机置于室外。
(4) SW-(5×2)N：表示压缩机功率为10HP(2个5HP系统)的风冷室外机，压缩机置于室内。
L29NH水冷冷风型单元式空调机技术参数表
机组运行范围
L29NH水冷冷风型单元式空调机安装注意事项
1、机组基础可为混凝土或槽钢基础，一般应高于楼面50~100mm。基础应能承受机组工作时的重量且水平固定。为防止机组振动，可根据机组重量选用隔振垫或隔振器。制作机组基础时，基础需比机组外形尺寸单边大150mm，定位尺寸请参考外形图中基础安装孔尺寸。
2、机组安装时，应预留维修空间、水管接管、冷媒接管或风管安装空间。
3、水冷机进出水管应按机组标示安装，进出水管在机组连接处应设有防振软管。进水管应安装水过滤器，以防止异物进入或换热器结垢，降低换热效果。
4、室外机应安装于通风良好空间，吹出或吸入空气不受阻碍的地方，避免安装在附近有热源、污染或易燃易爆的场所。
L29NH水冷冷风型单元式空调机订货参考事项
1、样本中技术参数中的制冷量、风量、机外静压、加热量等数据如不能满足客户要求，请与我公司联系确认，认可后请在订货技术协议书中注明。
2、压缩机标准配置R22为知名品牌涡旋压缩机，如客户有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。
3、机组加热器标准配置为电加热形式。本公司可为客户提供其它电加热量或加热形式(如热水加热、蒸汽加热)的机组，请与我公司联系确认，认可后请在订货技术协议书中注明。
4、控制器标准配置为：36HP(含36HP)以下机组采用主令开关，操作简易;其它采用可编程控制器及可视文本操作器，操作智能化。如客户有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。
5、本样本提供的技术参数值均为名义工况下的数据，仅供参考，建议使用时根据实际工况进行修正，请参考附录。
6、机组制冷剂标准配置为R22、R407C。如需用R134a，对应的性能参数请咨询本公司，确认后请在订货技术协议书中注明。
7、标准配置机组30HP(含30HP)以上配高、低压压力表，如有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。
8、机组过滤器滤料标准配置为可清洗双层尼龙网，如需其它过滤器请在订货时注明。
9、若配管管长(单程)超过30m，需作为非标设计，请先与我公司联系确认，认可后请在订货技术协议书中注明。
10、若机组需做防爆处理，请与我公司联系确认，认可后请在订货技术协议书中注明。
11、机组出厂时自带制冷剂，风冷型机组制冷剂充注于室外机。
12、所有机组外部的管道部件不包括在机组的供货范围，由用户自行筹备。如客户有其它特殊要求,订货前请签订技术协议书。
